삼성 PLC. SPC100 수리.185

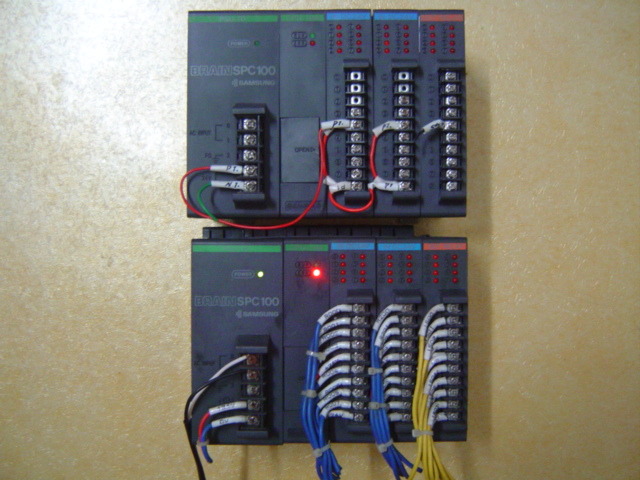

                                              < 삼성항공 PLC - BRAIN SPC100 >



[1] CPU 수리요령:
* ERR램프가 點燈되거나, RUN램프가 點燈 되지 않으면
   PLC와 온라인에 들어간 다음, PLC 정보에서 Error코드로 확인할 수 있습니다.
   프로그램 문제인지 아니면, CPU-하드웨어 문제인지를 파악하셔야 할 듯 합니다.

* ERR, RUN 램프 모두 소등되어 버리는 고장.
   이 현상이 발생하면, CPU는 STOP모드에서 정지된 상태로써,
   RUN으로 절환이 이루어 지지 않는 CPU 고장입니다.
   STOP모드에서도 프로그램 다운 가능 하므로, CPU를 교환 하시는 쪽이 좋을듯 합니다.

* PLC SPC-100은 단종된 모델입니다.



RUN, ERR 램프가 모두 소등되버리는고장. 램프가 소등되버리는 CPU 수리도 도움 드립니다.

[2] 전원부 수리 요령:
SPC100 PSU 電源部와 CPU部에는 각각3 종류가 있습니다. 電源部수리에 도움 됩니다.

                                                           PSU-10.



                                                           PSU-10R.

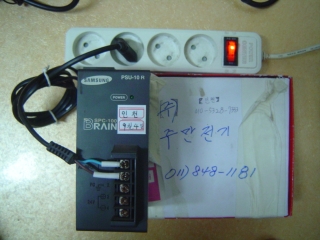

                                                      수리전.

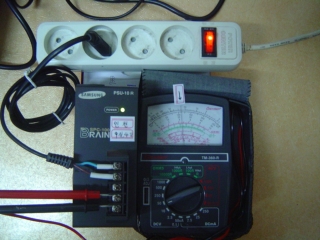

                                                         수리 완료 후.

--------------------------------------------------------------------------------------
SPC100 PSU 電源部( SMPS ) 고장 예방과 수리 요령 :

(1) 육안 검사 : 조건 없이 전량 미리 교환 합니다.
    1. TNR의 터짐( 소손 )
    2. 휴유즈의 융단 : SMPS의 電源部휴우즈 정격은 250V 3A 입니다
    3. 전해 콘덴서 400~600V 의 상부면이 불룩하게 부푼 상태.
    4. 저항 1/2W 의 과열로서 PCB기판의 색상이 심한 흑갈색으로 변색 부분.


(2) 테스터 의 일반 검사.
    5. 브릿지 다이오드 검사 방법.
    6. 방열판 부착된 TR 검사 방법.
    7. SMPT 검사 방법.
    8. DC24V 출력부 검사.


(3) 테스터 의 정밀 검사.
    9. SCR검사.
  10. 포토 카플러 검사.
  11. 레규 레이터 검사.
  12. DC5V 출력부 검사.


(4) OSC 정밀 검사.
