SMPS, PLC 회로도 TOP221 ~227Y.241



      출력 40~50W정도로 별도의 PWM IC가 없는 RCC 구성된 회로입니다.

                                     SAMSUNG PLC N70P

--------------------------------------------------------------------------------------------

                                                XC3-32 XINJE PLC.China



5H0380R :



                                              XC1-16T-E WUXI XINJE PLC.China

                                                                         5H0380R
--------------------------------------------------------------------------------------------------------------------------------------------
 TOP Switch 동작 설명:

TOP243Y 쑈트는 파워콘덴서 불량이 주 원인이며 TOP와 콘덴서 교체후 신호대노이즈 비율을 반듯이 확인 합니다.



LS 그로파 G7M-DR20A PLC 전원부

TOP258PN:

==========================================================================
TNY를 사용한 소형 PLC용 :
출력 40~50W정도로 별도의 PWM IC가 없는 RCC 구성된 회로입니다.
TNY267:

TNY264:

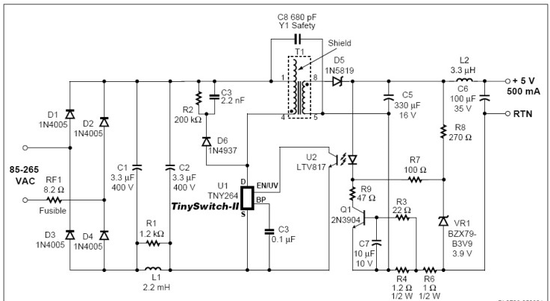

TNY264(Off-line Switching)
-Off-line switching은: 스위칭 레귤레이터에서 전원에서 보조전원없이,
  직접 입력되는 전원을 받아서 바로 동작하는 스위칭 장치를 Off-line switching이라고 합니다.
-On-line switching은: PC파워 서플라이의 경우 보조전원에서 PWM IC를 구동시켜서,
  MOSFET 또는 TR을 동작시키는 스위칭 장치를 On-line switching이라고 합니다.
------------------------------------------------------------------------------------------------------------------
IR를 사용한 SMPS :



------------------------------------------------------------------
