-10) 그라운드와 접지 차이점에 대해 구별하여 설명 해 주십시요.

그라운드를 접지라 설명 하기도하고, 접지를 그라운드라 설명 하기도하는 모양입니다.

유럽에서는 그라운드라고, 미국에서는 어스라고 설명하기도 하는것 같습니다.

또, 회로의 기호에 있어서도 여러가지로 표기를 하기 때문에 , 구별하여 설명 해 주십시요.

<※ 다음의 기기는 실제 사용 하는 배터리 충전기 뒷면 단자입니다.>

AC INPUT 단자: L P.E N DC OUTPUT 단자: ㅡ48V GND

단상 n상과 접지의 차이점:

Neutral 線은: 전력을 사용하기 위한 가설된 공중선입니다.

- 전기안전 규정에 따라 차단기에 접속시켜서 단상 및 3상전기와 동시에 차단되도록 설치해야 합니다.

- 사용하는 전력에 따라 규정된 전선굵기로 설치합니다.

Earth 線은: 인체나 장비를 보호하기 위한 땅으로 접속된 접지(接地)선입니다.

답변) 그라운드와 접지 차이점에 대해서 알아보겠습니다.

1.그라운드의 종류:

[1]시그날그라운드(등전위)종류 에는 A/G, D/G, P/G가 있습니다.

[2]프레임그라운드,샤시그라운드..

2.접지의 종류:

[1]대지접지 종류에는 시그날접지/프레임접지가 있습니다.

[2]보호접지..

3.그라운드를 일반적으로 「회로동작의 기준이되는 전위」 것 입니다만, 「대지에 접속하는것」으로도 사용되고있습니다.

이것이 혼돈시키는 원인인 것입니다.

엄밀하게 나누면, 전위의 기준이되는 것을 그라운드, 대지에 접속하는 것을 접지(어스)라고 부릅니다.

그라운드의 의미는 전위의 기준점이 반드시 지구에 연결되어 있다고는 할 수 없습니다.

[직접접지와 무 접지( 접지할수없는 장소에서의 접지에 가늠할 간접접지)를 포괄합니다]

회로동작의 기준이되는 전위로서 회로도에는 분명하게 구별이 필요합니다.

회로동작의 기준점이 불안정하게 되면, 회로에 오동작의 원인이 되기때문에 중요합니다.

가장 안정한 전위의 기준점은 지구의 대지입니다.

대지에 접속 할 수 없는 경우에는 대체로 큰 건축물의 철골,수도관,프랜트도체에 접속을합니다.

도체용량이 클수록 전류의 변화에 전위의 변화가 적게됩니다.

4.접지의 의미는 지면에 접속하는것 「접지」 입니다. 즉,지구의 지면에 접속입니다.

지구상에서 가장 큰 전기의 도체는 지구입니다. 어스를 하는것이 안정한 전위가 됩니다.

--☞ https://blog.naver.com/mjg5080/220297107155

그라운드 표기는: DC회로 작동에 GND 또는 SE(실드선 어스), FG(Function Ground)로 각각 회로 작동의 안정(安定)목적이고,

접지 표기는: AC전원 계통로에 E, PE, FG(Frame Ground,샤시 접지)로 인체와 기기의 안전(安全)목적입니다.

--☞현장 작업 환경과 조건에 따라서는 그라운드 부스바 와 접지 부스바를 개별적으로 각각 설치 합니다.

==============================================================================

질문-11) 그라운드와 접지 차이점은 이제야 이해를 했습니다. 그럼,

중성선과 접지선의 차이점에 대해 구별하여 설명 해 주십시요.

답변) 220V 플러그를 콘센트에서 뽑아, 뒤집어서 자세히 보세요..중성선 핀과 접지선 핀이 따로 따로 있습니다.

중성선(N)은: 전원의 활선(LINE)이 가전제품이나 전등장치등을 통해서 궤환하여 나오는 선이 중성선이며,

궤환 도중에 일정 이상의 비정상전류가 흐르면 전원을 차단하여 장치의 보호 역활을 합니다.

접지선(E)는: 그러한, 비정상전류를 대지로 궤환시켜서 누전으로부터 인체의 안전 역활을 합니다.

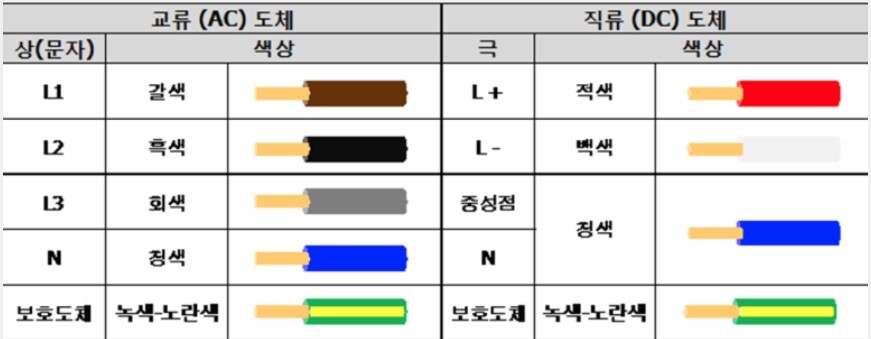

중성선( N:뉴트럴)

회로기호의 설명:

신호의 그라운드라고 부릅니다. 이것은 회로의 동작의 기준이되는 전위입니다.
즉, 회로의 그라운드를 시그날그라운드라고 합니다.
등전위의 도체에 붙혀져 표시합니다. PCB기판상의 그라운드 라인 및 PCB평면에 사용합니다.
--------------------------------------------------------------------------------------------------------------
시그날GND접지라고도 부릅니다.
이것은 시그날그라운드를 보다 안정화 하기위하여 대지에 접속(어스)하는 것입니다.
SG를 AGND와 DGND, PGND의 3종류로 나누어 구별하는 경우도 있습니다.
----------------------------------------------------------------------------------------------------------------
No5020

FG프레임 그라운드
제품의 금속제 샤시에 그라운드입니다.
샤시에 접속하는것으로서 각회로의 기준전위를 만듭니다.
비행기는 어스를 하기 불가능 하기때문에 비행기체를 기준전위로 하고있습니다.
선박,자동차의 차체도 마찬가지입니다.

--------------------------------------------------------------------------------------------------------------------

No5017

FG프레임 접지
프레임그라운드가 접지되여있지 않으면,인체가 프레임에 접촉한 경우
인체에 전류가 흐를 가능성이 있습니다.이 때문에 전자기기는 안전면을 고려하여 어스를 하는것입니다.
이미, 전자기기의 전원플러그에는 접지선이 붙혀져서 전자기기의 샤시가 대지에 접속이 이루어져 있습니다.

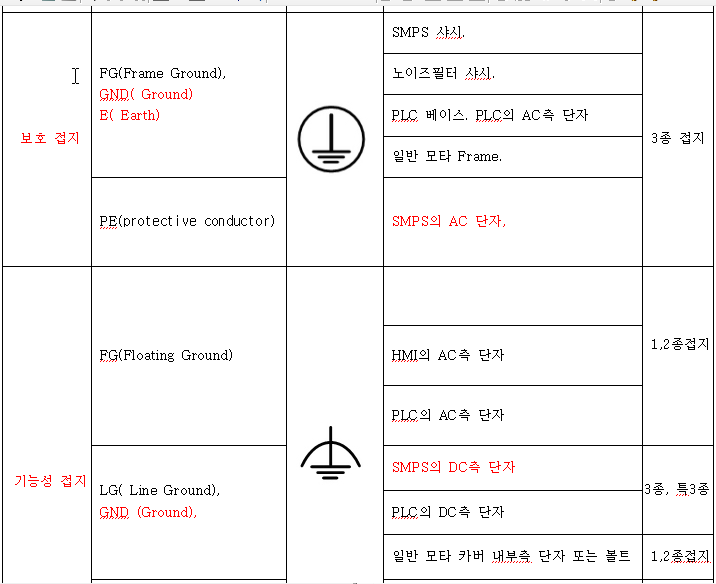

No5019, No5018. 보호 그라운드 접지, 기능성 그라운드 접지.

즉,
No, 5018 기능 접지는: 장비에 오작동을 방지하기 위해 주로 사용됩니다.
No, 5019 보호 접지는: 인체에 감전을 방지하기 위해 주로 사용됩니다..

공장 자동화 설비에 들어가는 FA용 PLC 전원부

특고압 변압기의 접지선 취급 주의 사항:

기설 변압기의 제1종 또는 제2종 접지선의 분리는 "주의" 하십시오!!!
----------------------------------------------------------------------------------------------------------------------------
디지탈/아나로그/전력회로가 혼재한 경우:
각 회로의 성질에 맟춰서 시그날그라운드 배선을 각각하고
그 1점을 접속하므로서 전류의 변화가 큰 디지탈회로 또는 전력회로배선의 전위가 변동해서
그 미소한것이 파급되어 아나로그회로에 영향을 미치는 경우도 있습니다.

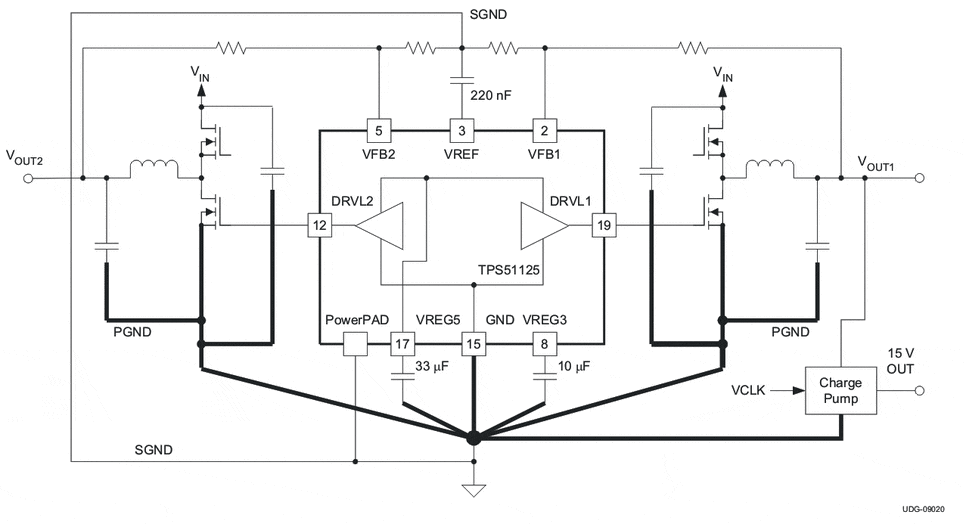

그 시그날신호를 구별하기 위하여서 디지탈회로의 시그날그라운드를「DGND」
아나로그회로의 시그날그라운드를「AGND」.. 전력회로의 시그날그라운드를 「PGND」라 합니다.

-------------------------------------------------------------------
PG(PE)
큰 전류가 흐르는 라인의 기준전위입니다.
전원부 회로에서는 Y-콤몽을 통해서 FG에 접속시키는 경우가 많습니다(예:변압기,3상 라인노이즈 필터)

DGND, 12.AGND, 13.PGND

No5021( 등전위 기호)

함께 연결 되는 경우, 다양 한 part-sof 장비 또는 시스템을 동일한 전위로 가져올 수 있으며,
지역 본딩의 경우에는 반드시 접지(어스) 전위를 나타내는 것이 아닙니다.
-------------------------------------------------------------------------------------------------------------------------------

공통접지와 통합접지, 개별접지 차이점:

클릭-☞https://blog.naver.com/mjg5080/221273882340

=정보통신설비관련 KS 규격 =

○ KS C IEC60364-4-444

건축전기설비-제4부 안전보호-제444절 전기설비의 전기자기장해 방지

○ KS C IEC60364-5-54

건축전기설비-제5부 전기기기의 선정 및 시공-제54장 접지설비 및 보호도체

○ KS C IEC60364-5-548

건축전기설비-제5부 전기기기의 선정 및 시공-제548절 정보통신설비용 접지설비 및 등전위본딩

○ KS C IEC60364-7-707

건축전기설비-제7부 특수설비 또는 특수장소의 요구사항-제707절 데이터 처리설비의 접지

○ KS C IEC60364-4~7 - 등전위접지 관련 자료 포함

클릭-☞ https://blog.naver.com/mjg5080/120585268

접지 와 PE,, GROUND & LG 와 FG,,, PG 와 SG의 구별 입니다.

----------------------------------------------------------------------------------------------------------------------------------------------------------

질문-1) PCB상에서는 AGND와 DGND를 어디 지점에서 해야 양호한 접지가 됩니까?

답변) 네트워크 선로상(線路上)이 아닌, 기기의 경우 1점 접지는:
       Analog GND와 Digital GND는 One point GND가 원칙입니다.
      여러개소에서 GND를 서로 결속하면 LOOP에 의해서 노이즈가 발생하기 때문입니다.
      AGND와 DGND는 취급 주파수나 전류 전압이 서로 다르며 높은값에서 낮은값으로
      흐르려는 성질도 있기 때문에 접지저항값이 최저값이 되는곳에서 1점 접지를합니다.

질문-2) 380v 전기판넬 내부에서 중성선 여부 체크 방법 문의드립니다.
답변) 3상 4선식 변압기 방식은
       L1,L2,L3간에 선간전압(線間電壓)은 380[V]이며
      N상과 L1,L2,L3간에 상간전압(相間電壓)은 220[V] 사용하는 방식입니다.
접지선(PE)은: 전기기기의 절연열화 손상에 의한 누설전류 발생 시 인체의 감전예방 등을
위하여 설치되며 평상시 접지선에는 누설전류가 흐르지 않는것이 정상입니다.
중성선(N)은: 불평형전류, 고조파전류, 누설전류등이 평상시 중성선에 흐르고 있습니다.
