(1) ABB PLC

-----------------------------------------------------------------------------------------------------------------------------------
(2) HONEYWELL PLC
( A는 AC전원, D는 DC전원.... R은 릴레이출력, S는 SSR출력, T는 TR출력, T1은 TRIAC 트라이악 출력 입니다 )

Honeywell D03009148A

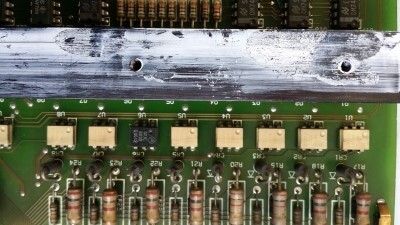

HONEYWELL PLC, TR 출력 모듈.

TIP 127 교체. 5A,65W PNP TRANSISTORS

Honeywell PLC, RELAY 출력 모듈.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------

포토 TRIAC

전력제어 TRIAC

PLC의 TRIAC 출력 모듈.
1)TRIAC (triode AC switch)은
   교류전류의 통과개시를 제어하는 것을 목적으로, 스위치 용도로써 평균전류를 제어합니다.

2)TRIAC 구조와 동작원리는
   다이오드 두개가 서로 다른 방향으로 병렬로 결속된 구조이며,
   TRIGGER 신호가 있으면 TURN-On 되어 양방향으로 전류가 흘려서 교류, 직류 모두에 사용 가능하여서
   PLC의 RELAY출력을 대신하여 5V DC전압으로 TRIGGER해서 교류220V 솔레노이드 벨브를 제어합니다.

3)노이즈에 오동작 방지용 저항
   TR의 Gate입력단에  R저항(330옴 정도)값을 조절하여 외부 노이즈 오동작을 억제 시킵니다.
   저항 값을 낮추면 좀 낮은 전압에서 Turn On이 되나
   없으면 0V 부근에서는 on이 안될 수 도 있고 특히, Gate에 임펄스가 들어가면
   one half cycle(半週期) 동안 on이 됨으로써 말미암은 이런 종류의 노이즈에 대처한 오동작 방지용 저항이 됩니다.

4)TRIAC 사용 용도는
   소형 전동기의 회전수 제어, 히터의 온도 제어, 솔레노이드 벨브 제어, 소전력 제어등에 사용됩니다.

5)TRIAC 출력 모듈의 고장원인과 점검.
   -부하측의 단락으로 인한 TRiac 소손.
   -부하측에 코일의 절연 저항 저하.
   -공압 솔레노이드 벨브의 누전.

G에 트리거 신호가 들어가면 A1--A2간 도통 됩니다.

Medium Power TRIAC: BCR3PM12L. 3[A]
--------------------------------------------------------------------
PLC의 TR 출력 모듈.
에아(공압)솔레노이드 밸브 동작용 PLC 출력 카드 고장 원인:

주원인은 솔레노이드 밸브 의 과부하로 인한 PLC 출력부 고장 입니다.

DC용 솔레노이드 밸브이면.
자주 ON/OFF 하다보면 트랜지스터가 파손 될수 있습니다.
솔레노이드 밸브는 유도성 코일로써 초기 동작시 과전류가 발생합니다.
조치 방법 :
1)전류를 계산하여 직렬로 시멘트저항(약,10W 100~200옴)이나
2)솔레노이드 밸브 양단에 병렬로 제너 다이오드를 연결 합니다.
3)배리스터를 PLC 출력부에 병렬로 달아 주시면 좋을 듯 합니다..

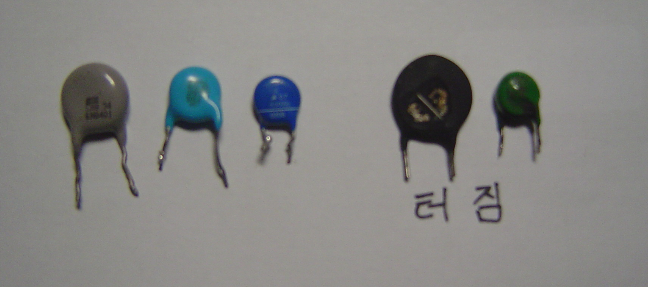

솔레노이드 밸브에 배리스터를 다는 이유:
배리스터는 Variable 과 Resistor의 合成語 입니다.

솔레노이드 밸브 부하인 경우에 사용 되는 부속품입니다.

배리스터는 제조회사에 따라 ZNR,TNR,SVR로 호칭 합니다.
ZNR 250 10D는: 공칭전압이 250v 폭은 10mm.
TNR 471 14G는: 공칭전압이 470v 폭은 14mm.
(트랜지스터 같은 회로부품을 보호하는 역활도 합니다.)
사용 목적 : 순간적으로 유입되는 고전압(써지) 부터 회로를 보호하기 위해서 사용합니다.

동작 원리 :
솔레노이드 밸브의 정격 전압이 AC220v 이면 480V 정격의 배리스터를 많이 사용 합니다.
배리스터가 480V 정격이라면 480V 이상에서는 저항이 '0'에 가깝다고 생각 하시면 됩니다.
따라서, 교류 전원 220v에는 480V 정격의 바리스터를 달면
정상 동작시 에는 저항이 커서 동작을 안 하다가 480V 이상의 써지 전압이 흐를 때에는
그 써지 전압을 온도로 변화하여 상승된 온도값 많큼 저항 값이 낮아지는 특성이
있으므로써 전류가 배리스터 쪽으로도 흘러서 열(熱)로 소거 됩니다.
결국, 과도 써지 전압은 배리스터로 흘려서 솔레노이드 벨브는 보호가 됩니다.

DC접점에 배리스터를 부착해야 하는 이유:

동작 원리 :
모타 브레이크 정격 전압이 DC24v 이면 써지옵서버 또는 배리스터를 많이 사용 합니다.
직류 전원 24v를 On-Off하는 전자접촉기나 파워릴레이의 출력 접점부에 달면
정상 동작시 에는 저항이 커서 동작을 안 하다가 24V 이상의 써지 전압이 흐를 때에는
그 써지 전압을 온도로 변화하여 상승된 온도값 많큼 저항 값이 낮아지는 특성이 있으므로써
전류가 써지옵서버 또는 배리스터 쪽으로도 흘러서 열(熱)로 소거 됩니다.
결국, 과도 써지 전압,아아크 전압을 흡수하여 접점과 부하측이 보호가 되며,
노이즈 방지에도 도움이 됩니다.

-☞배리스터는: 특정전압 이상이 되면 ON이 되는 반도체로 양방향 동작 특성을 있습니다.
   부하측으로 아주 미소량 누설전류가 흐를수 밖에 없는 구조입니다.
   그러나, 부하를 동작할 정도의 전류는 아닙니다.
   솔레노이드 전자변이나, 브레이크등 인덕턴스 부하에서 발생하는 노이즈로 인한
   오동작 억제와 릴레이 접점마모 억제에는 배리스터, 써지 업소바, 다이오드가 도움됩니다..

-☞TNR은: 제너다이오드 비해 상대적으로 과전압 내력과 과전류를 걸러주는 효과가 있습니다.
    주 용도는 AC전원부 입력단에 서지 방지 와 전원 노이즈를 제거에 사용됩니다..
--------------------------------------------------------------------------------------------------------------------------------
질문-1) PLC 출력을 릴레이 또는 TR로 구성하는 경우 차이점:
답변)
-☞릴레이 출력인 경우 장,단점
    장점)유접점 출력 이므로 부하와 절연되어 있습니다.
           직류,교류 모두 대전력 출력 제어가 가능합니다.
   단점)유도성 노이즈와 접점에서 아아크가 발생합니다.
          비교적 저속 제어로서 약10 ~ 12mSec를 합니다.(TR은 약1~2mSec 이내)를 합니다.

-☞TR 출력인 경우의 장,단점
   장점)무접점 출력 이므로 동작시 무소음이고 수명이 깁니다.
          소형으로 ON-OFF 고속 제어가 가능합니다.
  단점)저전압,저출력 DC제어만 가능합니다..
       예)24v 공압 솔레노이드, DC램프동작, 서보모터, 스텝모터 등등
          고속으로 ON-OFF 출력 빈도가 높은용도로 사용합니다.

※릴레이출력을 사용하던가, TR출력을 사용하던가는 기계특성에 맟춰줍니다.

릴레이 출력과 TR출력의 차이
릴레이 트랜지스터 트라이악 출력을 사용하는 이유
