삼성 PLC. N70.177

N70 CPU 기종별:

-----------------------------------------------------------------------------------------------------------------------------------------

 **** N70 입,출력 카드의 종류 ****

                                  출력카드에는 TR형16점,32점. RELAY형 16점으로 3종류로 준비되어 있습니다.

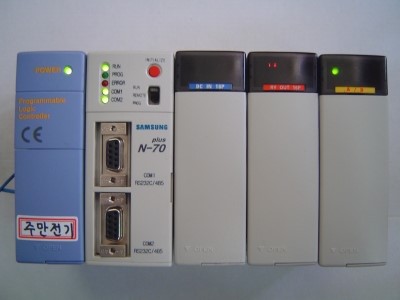

                     A/D 카드에는 2CH 과 4CH로서 2개 機種이 있습니다. N-70PLUS MODEL : CPL9215A-2 CPU UNIT.




N70 CPU UNIT에는 數個의 機種으로 分類되여 있습니다.

---☞질문을 하시기 전에 우선 핸드폰으로 사진을 찍어 보내 주 시든지,
       N70의 PLC의 CPU기종(機種)를 알고 계셔야 합니다.

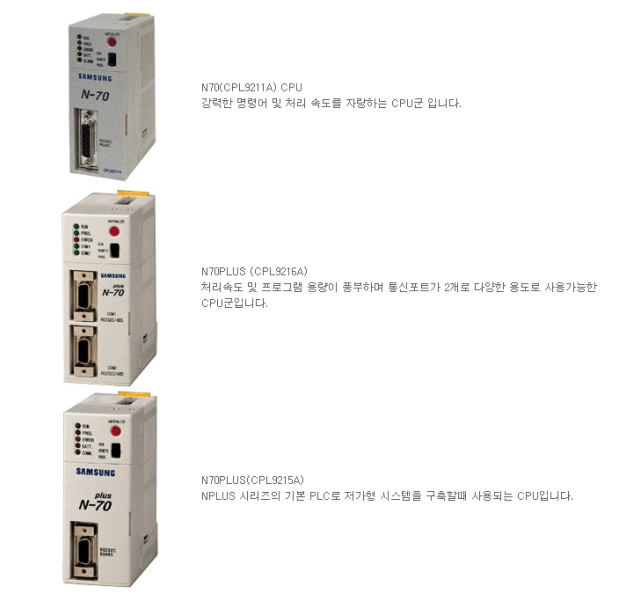

N-70α(알파)는: CPL9210A, CPL9210A-1, CPL9210A-2.
N-70(그냥)에는 : CPL9211A ~~~.
N-70 PLUS에서는: CPL9215A, CPL9215A-1, CPL9515A-2, CPL9516A용으로 用度別 區分됩니다.


N70 과 NX70 PLC 의 互換:
NX70 마더보드 에 N70의 CPU 및 POWER 모듈 은 장착할 수는 없고, 기타 모든 모듈은 互換이 됩니다..



3.배터리

# PLC Back-up 배터리에 관한한 상대방에게 보통 ~년, 까딲없이 ~년, 우리회사 에선 ~년 동안
 표현은 주의 하시는 편이 좋을것 같습니다.
----------------------------------------------------------??????????????????????????---------------------------


정전후 재 가동 하려고 할때 BATT LAMP가 켜져 있었다면:
Battery 교체후 Alarm이 소등 되였고 RUN램프가 정상 이더라도
1.Battery 저용량 데드라인을 넘어선 상태에서는 "D" 값만 삭제 될 수 도 있습니다.
   터치 스크린과 통신이 안되는 증상으로 나타나기도 합니다.
2.Manual에 3분 이내에 교체하라고 나와있다 하더라도 Battery 교체전에
   프로그램을 다운받아서 저장후 각각의 DATA값 등을 확인 하셔야 합니다.
   이미 D값,R값이 부분 휘발되였을 수 도 있습니다.



--☞ PLC프로그램은 미리미리 백업 받아 둡니다.



SAMSUNG PLC FARA N70 N700
 CPL9635 POWER UNIT
 CPL9631 POWER UNIT
 CPL9631A POWER UNIT
 CPL9210A CPU UNIT
 CPL9211A CPU UNIT
 CPL9215A-2
 CPL93024 INPUT 32P
 CPL93484 TR OUT 32P
 CPL93088 INPUT 8P RELAY OUTPUT 8P
 CPL93023 INPUT 16P
 CPL93103 RELAY OUT 16P
 CPL93203 RELAY OUT 16P

 CPL53487 CPL53027 CPL5462-1 CPL-5221A CPL5710 CPL5631 CPL5503 CPL5502 AFP5631
 CPL-57441 CPL-57442 CPL-57443 CPL-57444 CPL-57445 CPL-57446 CPL-57447 CPL-57448 CPL-57449

 CPL-6215A-1 CPL-6210A CPL-6210B CPL-6202 CPL-6203 CPL-6501 CPL-6502 CPL-6506 CPL-6507

 CPL-7210A-1 CPL-7211A-1 CPL-7215A-1 CPL-7202-1 CPL-7203
 CPL-7505 CPL-7501 CPL-7502 CPL-7503 CPL-7504 CPL-7631 CPL-7632
 CPL-73023 CPL-73024 CPL-73027 CPL-73043 CPL-73103 CPL-73104 CPL-73203 CPL-73483 CPL-73484

 CPL-73487 CPL-73703 CPL-73000
 CPL-7406 CPL-7407 CPL-7420 CPL-7421 CPL-7425 CPL-7426 CPL-7620A CPL-7621 CPL-7416 CPL-7417

 CPL-7434 CPL-7435 CPL-7436
 CPL-7750 CPL-7800 CPL-7460 CPL-7462 CPL-7710 CPL-7721 CPL-7740 CPL-7741

 CPL-9800 CPL-9460 CPL-9462 CPL-9710 CPL-9720 CPL-9741
 CPL-9211A CPL-9210A-2 CPL-9202-1 CPL-9631 CPL-9631A CPL-9635-1
 CPL-9636 CPL-9632 CPL-9502 CPL-9503 CPL-9504 CPL-9505 CPL-9506 CPL-9507 CPL-9508

 CPL-93023 CPL-93024 CPL-93043 CPL-93088
 CPL-93202 CPL-93103 CPL-93203 CPL-93483 CPL-93484 CPL-93703 CPL-93000-1

 CPL-9400-1 CPL-9421-1 CPL-9426-1 CPL-9620A CPL-9410-1 CPL-9412-1
 CPL-9800 CPL-9460 CPL-9462 CPL-9710 CPL-9720 CPL-9741.

-----------------------------------------------------------------------------------------------------------
질문-1)여지껏 잘 돌아가던 기계가 멈추었습니다. 왜 이런가요?

답변) 배터리 교환시기를 지나버려서,
          RUN램프가 소등되어 있고  PROG,ERROR,BATT램프가 점등되면
          배터리를 교환하여도 프로그램이 자동 복원되지 않습니다.







삼성plc n-70 전원 불량
samsung plc N70A n-70알파, N70PLUS
