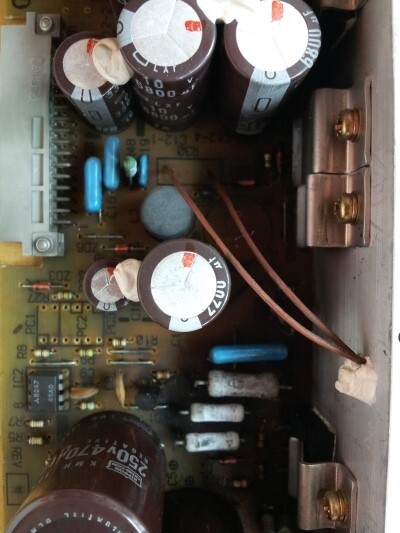

삼성 PLC, SPC100 전원부(SMPS) 수리 완료.
--------------------------------------------------------------------------------------------------------------------------------
1) PWM-IC의 고장 원인 :

1. KA3842(PWM-IC 7번)Vcc 공급전압이 DC 8~16V로 헌팅을 하는 증상이 주 고장으로,
●d1 제너다이오드의 절연 저항값이 낮아진 원인입니다.글씨가 안보이면 1N4148로 임시 교환합니다.

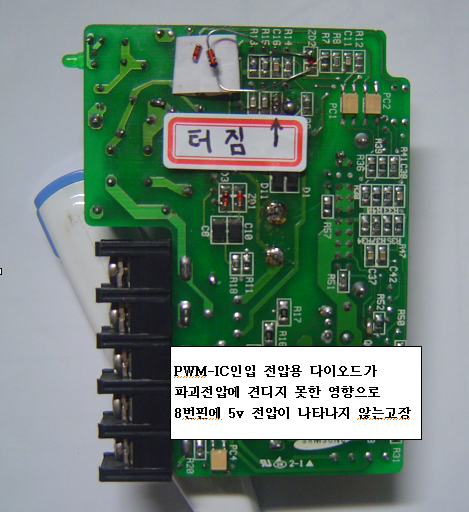

2.KA3842(PWM-IC 8번)Vref또는 일명 Vfb핀에는 포토커플러에서 들어오게 되는데 약 0.5v동작전압이 걸립니다.

--☞Vcc핀과 Vref(Vfb)핀에 동작전압이 동시에 이루어져야 PWM-IC는 동작을 합니다.

삼성 PLC, N70A 전원부(SMPS) 수리 완료.

KA3842,KA3843, UC3842,UC3843..

KA3842 양부 판정 기준:
7번을 기준으로 5,6,8번 과는 3메가옴 저항값이면 양호로 판단합니다.

4번 RT/CT에 정상적인 톱니 파형. 6번 출력핀에 양호한 실선 파형.

3842가 정상품이며, FET도 정상품일때 작동하지 못할때는:
R7 22옴 과 병렬로 제너다이오드 1N4148를 결선 해 봅니다.

KA7552A, KA7553A

5)MOSFET,스위칭TR 고장 요인:
과부하에 의한 절연저하로 쇼트와 함께 주변회로에도 그 영향이 파급됩니다.

무전원 상태에서는 D-S간에 절연 저항값을 측정하여 MOSFET 양부를 검사합니다.


6)MOSFET를 대치품으로 교체후 동작 하지 못할때는:
   주파수는 Rt와 Ct로 조절 가능합니다.
   Vref(PWM-IC 8번)는 3842의 동작을 시작점과 멈추는점의 전압을 말합니다.
==========================================================================
3) 포토 커플러의 고장 원인 :

--------------------------------------------------------------------------------------------------------------------------------
PLC 전원부(SMPS)의 고장 증세 와 수리 방법입니다 :

고장 증세 : SMPS만 취외 하여 TEST할적에는 DC전압과 LED 램프가 정상적이지만,
막상,현장에서 베이스에 삽입하면 전원부 LED 램프가 꺼짐 증세일때...
고장원인은:
1)AVR 회로 고장 또는
2)포토카플러 고장입니다.

1.포토카플러 고장입니다.

2.포토카플러 취외(取外).

3. 포토카플러 PC817 교체.

HITACHI, SAMSUNG(삼성) AVRC-08H 수리 검증.

포토카플러(포토다이오드)의 부동작 요인:

SMPS내부회로에서 고주파 폐라이트 트랜스를 기준으로
좌측(1차측)에는 트랜스에 스파크성 노이즈를 억제 하면서 잔류전류를 소거 하기위하여 D3 스네버회로로 구성하고,
포토카플러 구동 전원을 사용하기 위하여 트랜스에 D2 정류회로로 사용하기도 합니다.
우측(2차측)에는 인터던스성 노이즈를 억제하면서 DC로 정류 하기위하여 D7 쇼트키다이오드를 사용하게 되는데,
이 두종류의 다이오드는 전원이 걸린 상태에서 점검 하지 않으면 오판하기 쉽습니다.

절연저항값이 정상으로 나타 나더라도
다이오드가 목적하는 성능을 발휘하지 못하면 2.5V 레귤러에서 포토카플러로 신호가 부정확하게 전달되어서
PLC에 전원을 투입 할 그때만 잠깐동작하고 말든지, 또는 깜박거리며(점멸상태) CPU가 동작하지 못하게 됩니다.

UF4007 1N4148 FR104:
UF4007 : 고속 회복 다이오드.

1N4148 : 소 신호용 고속스위칭 다이오드.

FR104 : 고속 역기전력 다이오드.

KA3842B. fet 측정 양부 검사 방법
