PNP와 NPN 센서 출력신호 차이점 입니다.280





※결론은 NPN이니, PNP이니, 또는 싱크, 소스라는 뜻은 흐름에 맞춰 준다는 의미입니다...
 NPN 센서의 동작: PLC의 입력측 COM은 +24v, 센서의 COM은 0v.
이조건에서,센서가 감지되면: 센서의 출력에 0V가 나오므로서 PLC입력측이 동작하게 됩니다.

 NPN PLC의 동작: PLC의 COM은 V-, 부하의 COM은 +24V.
이조건에서,센서가 감지되면: PLC의 출력에 0V가 나오므로서 PLC부하측이 동작하게 됩니다..
-----------------------------------------------------------------------------------------------------------------------------
근접센서의 출력선 흑색(Black)선의 전압이 +이면 PNP 타입이고,
근접센서의 출력선 흑색(Black)선의 전압이 -이면 NPN 타입니다.

==========================================================================
올바른 직,병렬 Photo Senser 결선도:



효과적인 유도성 부하측(부하측)결선도:

          2개이상의 센서가 병렬로 결선된 경우는 센서 내부 접점을 보호 할 수 있도록
         역류 방지용 다이오드를 각각 붙혀 주시면 도움될 수 도 있습니다.




SMPS DC24v 전원 결선도:

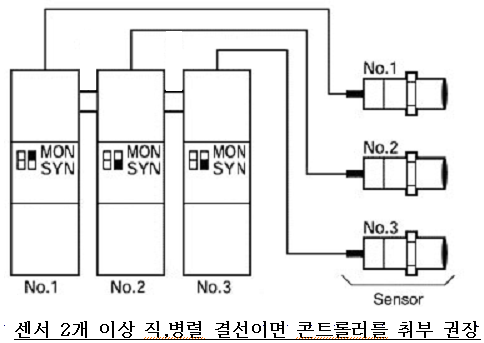

2개 이상의 근접센서 사용에 있어서는 각각센서 마다 콘트롤러 사용을 권합니다:






4-20ma 2선 결선도 , 2선식 실린더센서.
plc s/s단자 연결방법
센서 2선식 3선식. 근접센서 고장 확인방법.
NPN과 PNP형의 차이점 주만전기
NPN PNP센서 직,병렬연결 ,접속
-------------------------------------------------------------
